Ruchome drzwi, część 1

Rezydencję to kolejna makieta, w której umieściłem ruchome drzwi. Pozwalające eksplorującym budynek modelom na zamykanie i otwieranie pomieszczeń. W Rezydencji znajdują się cztery pary podwójnych ruchomych drzwi.

Do budowy ruchomych drzwi wykorzystałem:


  • Drewniane listewki 1x10 mm, 3x3 mm oraz 3x5 mm.
  • Wiertło.
  • Nóż do tapet.
  • Klej Polimerowy.
  • Kombinerki.
  • Spinacz biurowy.
  • Nożyczki.
Zapraszam do lektury i komentowania!

Image Hosted by ImageShack.us

Pierwszy krok to złożenie skrzydeł drzwi. W tym celu z drewnianej listwy 1x10 mm wycinam trzy paski (jeden zapasowy) o długości 40 mm, po złożeniu których otrzymam dwa skrzydła o wymiarach 15x40 mm każdy.



Image Hosted by ImageShack.us

Wycięte listwy przycinam wzdłuż dłuższych krawędzi, strzępię krawędź dolną, a także robię nieregularne nacięcia i nawiercam otwory imitujące śruby mocujące listwy do belki z zawiasem.


Image Hosted by ImageShack.us

Cztery poprzeczne belki wycinam z sosnowej listwy 3x5x15 mm, i podobnie jak to miało miejsce wcześniej przycinam dłuższe krawędzie oraz nawiercam otwór w krótszym z boków.



Image Hosted by ImageShack.us

Zawiasy (haki i oczka) otrzymuję ze spinacza - drut zakrzywiam i przecinam kombinerkami.



Image Hosted by ImageShack.us

Przygotowane w ten sposób oczka mocują w listwach.



Image Hosted by ImageShack.us

A haki montuję w dwóch listewkach 3x3x50 mm, które pełnić będą rolę futryny.



Image Hosted by ImageShack.us

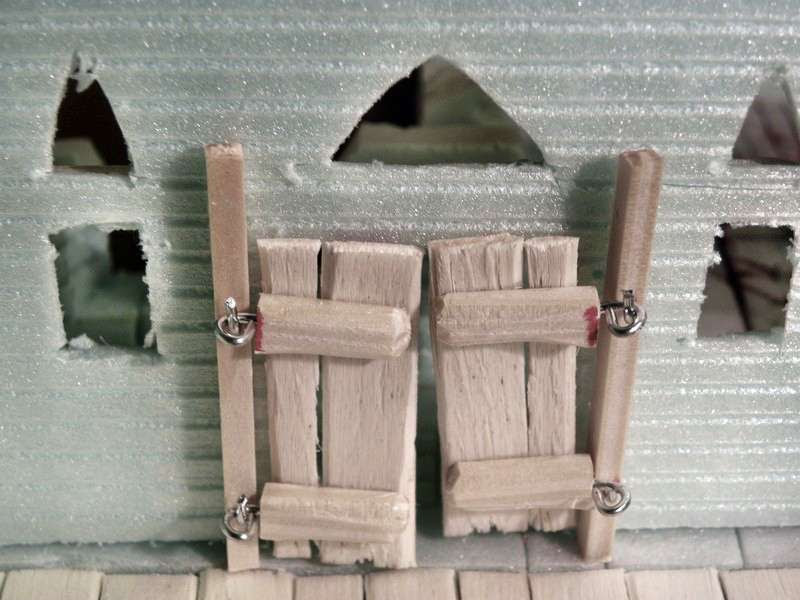

Ostatni krok to zamontowanie drzwi.



Image Hosted by ImageShack.us
